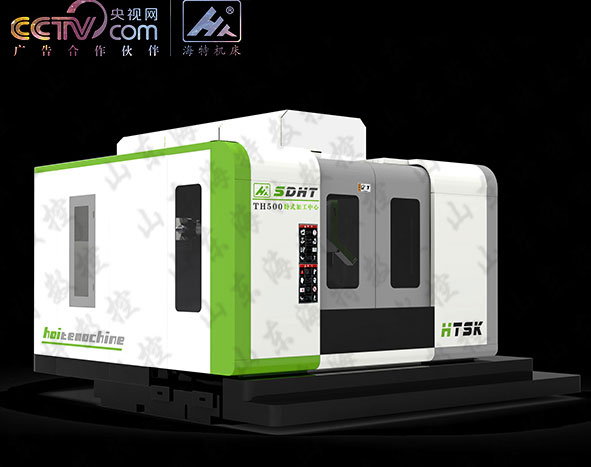

臥式加工中心機床用途
本機床可用于航天航空，汽車、內燃機、家電、通用機械的精密加工，
適合于零件多工作面的銑、鉆、鏜、鉸、攻絲、兩維、等多工序加工，
具有在一次裝夾中完成箱體孔系和平面加工的良好性能，還特別適合于箱體孔的調頭鏜孔加工

TOM500臥式加工中心標準配置
臺灣新代系統 臺灣圓盤刀庫 臺灣絲杠  國產臥式回傳工作臺
日本NSK軸承 臺灣增壓缸 臺灣鎖緊螺母等臺灣直線導軌 氮氣平衡系統
選配
發那科系統、主軸中心出水帶環噴、臺灣轉臺

TOM500臥式加工中心技術參數：

型號     （HMC500）	規格
工作臺規格	工作臺面積       500 mm x 500mm 工作臺數量            1個 工作臺*大負荷重      500 kg 工作臺*小分度        1° 工作臺 T 型槽    5x14x100
X 坐標行程	800mm
Y 坐標行程	600mm
Z 坐標行程	650mm
主軸中心線到工作臺面距離	0~650 mm
主軸鼻端至工作臺中心距離	200~850 mm
X、Y、Z軸滾柱絲桿	φ50mm
X、Y、Z 切削進給量	1～4000 mm/min
X、Y 快速進給速度	24m/min
Z 快速進給速度	22m/min
主軸轉速范圍	50～6000 r/min
主軸規格	BT50
數控系統	臺灣新代21MA
主軸電機	11/15KW
X、Y 伺服電機	18N.m  2.9KW
Z 伺服電機	18N.m  2.9KW
圓盤刀庫	24T
定位精度	±0.01mm
重復定位精度	±0.008mm
使用源氣壓力	0.6-0.8 MPa
機床輪廓尺寸（L×W×H）	3300x3300x3200mm
機床重量	9000kg
